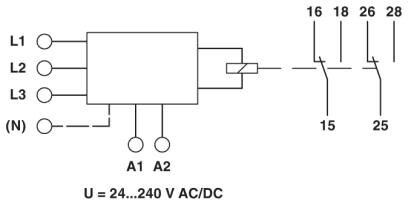

EMD-FL-3V-230
Артикул:
2885773
304 256 ₸
Цена может уточняться у менеджера
в наличие
Срок доставки: 1 - 7 дней
Описание
Реле контроля 3-фазных напряжений 160...300 В АС, пониженное напряжение, функция Window, чередование, обрыв фазы, асимметрия, блок питания с широкой поддержкой входных параметров, напряжение питания на выбор через модуль питания, 2 преобр-ля
Характеристики
China RoHS
Период времени для применения по назначению: не ограничен = EFUP-e
ECl@ss 4.0
27371100
ECl@ss 4.1
27371100
ECl@ss 5.0
27371800
ECl@ss 5.1
27371800
ECl@ss 6.0
27371800
ECl@ss 7.0
27371801
ECl@ss 8.0
27371801
ECl@ss 9.0
27371801
ETIM 2.0
EC001438
ETIM 3.0
EC001438
ETIM 4.0
EC001438
ETIM 5.0
EC001438
ETIM 6.0
EC001438
ETIM 7.0
EC001438
UNSPSC 11
39121535
UNSPSC 12.01
39121535
UNSPSC 13.2
41113620
UNSPSC 18.0
41113620
UNSPSC 19.0
41113620
UNSPSC 20.0
41113620
UNSPSC 21.0
41113620
UNSPSC 6.01
30211916
UNSPSC 7.0901
39121535
Ассиметричность
5 % ... 25 % / ВЫКЛ.
Базовая точность
± 5 % (от конечного значения по шкале)
Время возврата в состояние готовности
500 мс
Входное номинальное напряжение UN
3 N ~ 230/132 В
Высота
90 мм
Выходные предохранители
5 A (быстродействующий)
Глубина
113 мм
Диапазон напряжения питания
24 В AC ... 240 В AC -15 % ... +10 %
Диапазон настройки задержки срабатывания
0, 1 c ... 10 c
Директива по низкому напряжению
Соответствие Директиве по низкому напряжению 2006/95/ЕС
Длина снятия изоляции
8 мм
Долговечность механическая
прибл. 2x 107 коммутационных циклов
Допустимая отн. влажность воздуха (при эксплуатации)
15 % ... 85 %
Излучение помех
EN 61000-6-4
Изоляция
Основная изоляция
Исполнение контакта
2 сухих переключающих контакта
Категория перенапряжения
III
Макс. диапазон настройки
-20 % ... 30 % (от UN)
Макс. диапазон настройки пороговых значений, напряжение
184 В AC ... 299 В AC
Максимальное напряжение переключения
250 В AC (соответствует EN 60664-1)
Мин. диапазон настройки
-30 % ... 20 % (от UN)
Мин. диапазон настройки пороговых значений, напряжение
161 В AC ... 276 В AC
Момент затяжки
1 Нм
Монтажное положение
на выбор
Мощность отключения (активная нагрузка), максимальная
750 ВА (3 A / 250 В AC, модули устанавливаются в ряд с промежутком ≤ 5 мм)
Ограничение износа
ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок
Помехоустойчивость
EN 61000-6-2
Расчетное напряжение изоляции
300 В
Режим работы
100 % ED
Сечение гибкого провода
0, 25 мм² ... 2, 5 мм²
Сечение жесткого провода
0, 5 мм² ... 2, 5 мм²
Сечение проводника AWG
20 ... 14
Стабильность повторяемости
≤ 2 %
Стандарты / нормативные документы
EN 50178
Степень загрязнения
2
Степень защиты
IP40 (Корпус)
Температура окружающей среды (при эксплуатации)
-25 °C ... 55 °C
Температура окружающей среды (хранение/транспорт)
-25 °C ... 70 °C
Тип изоляционного материала, корпус
Полиамид РА, самозатухающий
Тип подключения
Винтовые зажимы
Точность настройки
≤ 5 % (от конечного значения по шкале)
Указания по монтажу
на стандартную рейку NS 35 по EN 60715
Функция
Пониженное напр., диапазон, ассиметричность, последов. фаз, обрыв фазы
Цвет
зеленый
Ширина
22, 5 мм
Электромагнитная совместимость
Соответствует Директиве по ЭМС 2004/108/EG
