EMD-BL-3V-400
Артикул:
2903525
141 703 ₸
Цена может уточняться у менеджера
в наличие
Срок доставки: 1 - 7 дней
Описание

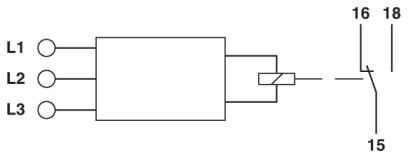

Реле контроля 3-фазного напряжения 400 В AC ±30 %, интервала или интервала с последовательностью фаз, 1 переключающий контакт, винтовой зажим
Характеристики
China RoHS
Период времени для применения по назначению: не ограничен = EFUP-e
ECl@ss 4.0
27371100
ECl@ss 4.1
27371100
ECl@ss 5.0
27371800
ECl@ss 5.1
27371800
ECl@ss 6.0
27371800
ECl@ss 7.0
27371801
ECl@ss 8.0
27371801
ECl@ss 9.0
27371801
ETIM 2.0
EC001438
ETIM 3.0
EC001438
ETIM 4.0
EC001438
ETIM 5.0
EC001438
ETIM 6.0
EC001438
ETIM 7.0
EC001438
UNSPSC 11
39121535
UNSPSC 12.01
39121535
UNSPSC 13.2
41113620
UNSPSC 18.0
41113620
UNSPSC 19.0
41113620
UNSPSC 20.0
41113620
UNSPSC 21.0
41113620
UNSPSC 6.01
30211916
UNSPSC 7.0901
39121535
Базовая точность
≤ 5 % (от номинального значения)
Время возврата в состояние готовности
> 500 мс
Входное номинальное напряжение UN
±30 % (3~ 400/230 В)
Высота
88 мм
Выходные предохранители
5 A (быстродействующий)
Глубина
65, 5 мм
Диапазон настройки задержки срабатывания
0, 1 c ... 10 c
Директива по низкому напряжению
Соответствие директиве NSR 2006/95/EС (действительно до 19.04.2016) / 2014/35/EС (действительно до 20.04.2016)
Длина снятия изоляции
8 мм
Долговечность механическая
15x 106 коммутационных циклов
Допустимая отн. влажность воздуха (при эксплуатации)
15 % ... 85 %
Излучение помех
EN 61000-6-3
Изоляция
Основная изоляция
Исполнение контакта
1 сухой переключающий контакт
Категория перенапряжения
III
Макс. диапазон настройки
80 % ... 130 % (от UN)
Макс. диапазон настройки пороговых значений, напряжение
320 В AC ... 519 В AC
Максимальное напряжение переключения
250 В AC (соответствует EN 60664-1)
Мин. диапазон настройки
70 % ... 120 % (от UN)
Мин. диапазон настройки пороговых значений, напряжение
280 В AC ... 480 В AC
Момент затяжки
1 Нм ... 1 Нм
Монтажное положение
на выбор
Мощность отключения (активная нагрузка), максимальная
1250 ВА (5 A / 250 В AC)
Помехоустойчивость
EN 61000-6-2
Расчетное импульсное напряжение
4 кВ
Расчетное напряжение изоляции
519 В (Цепь питания)
Режим работы
100 % ED
Сечение гибкого провода
0, 5 мм² ... 2, 5 мм²
Сечение жесткого провода
0, 5 мм² ... 2, 5 мм²
Сечение проводника AWG
20 ... 14
Стабильность повторяемости
≤ 2 %
Стандарты / нормативные документы
DIN EN 60947-5-1
Степень загрязнения
2
Степень защиты
IP40 (Корпус)
Температура окружающей среды (при эксплуатации)
-25 °C ... 55 °C
Температура окружающей среды (хранение/транспорт)
-25 °C ... 70 °C
Температурный коэффициент, максимальный
≤ 0, 05 %
Тип изоляционного материала, корпус
Полиамид РА 6.6, самозатухающий
Тип подключения
Винтовые зажимы
Точность настройки
± 5 % (от конечного значения по шкале)
Указания по монтажу
на стандартную рейку NS 35 по EN 60715
Функция
Интервал, последовательность фаз
Цвет
cерый
Ширина
17, 5 мм
Электромагнитная совместимость
Соответствие директиве EMV 2014/30/EU
Электропитание
±30 % (= Измеряемое напряжение)
