ELR W3/ 9-500

Name: ELR W3/ 9-500
Brand: Phoenix Contact
SKU: 2964186
Price: 561708 KZT
Availability: InStock

Артикул: 2964186

561 708 ₸

Цена может уточняться у менеджера

в наличие

Срок доставки: 1 - 7 дней

Описание

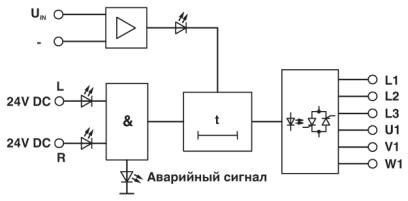

Электронное реле реверсирования нагрузки, для прямого управления потребителями, подключенными к 3-фазной цепи питания, со световым индикатором и защитной схемой, выход: 110 - 550 В AC / 3 x 9 A

Характеристики

China RoHS

Период времени для применения по назначению (EFUP): 50 лет

ECl@ss 4.0

27371100

ECl@ss 4.1

27371100

ECl@ss 5.0

27371000

ECl@ss 5.1

27371000

ECl@ss 6.0

27371000

ECl@ss 7.0

27371014

ECl@ss 8.0

27371014

ECl@ss 9.0

27371014

ETIM 4.0

EC002055

ETIM 5.0

EC002055

ETIM 6.0

EC002055

ETIM 7.0

EC002055

REACh SVHC

Lead 7439-92-1

UNSPSC 11

39121514

UNSPSC 12.01

39121514

UNSPSC 13.2

39121529

UNSPSC 18.0

39122333

UNSPSC 19.0

39122333

UNSPSC 20.0

39122333

UNSPSC 21.0

39122333

UNSPSC 6.01

30211915

UNSPSC 7.0901

39121514

Время отклика в режиме нормальной нагрузки

50 мс

Время переключения RL/LL (время включения)

20 мс

Высота

84 мм

Глубина

110 мм

Диапазон напряжений относительно UC

0, 8 ... 1, 25

Диапазон напряжения срабатывания

19, 2 В DC ... 30 В DC

Диапазон рабочих напряжений

110 В AC ... 550 В AC

Диапазон токовой нагрузки

150 мА

Длина снятия изоляции

8 мм

Защитная схема

Защита от переполюсовки Диод защиты от переполюсовки

Защитная цепь / модуль

RC-звено

Импульсный ток

230 A (tp = 10 мс, при 25 °C)

Индикатор состояния

LED желт.

Индикация ошибок

СИД красн.

Индикация рабочего напряжения

LED зел.

Испытательное напряжение, вход / выход

2, 5 кВ

Монтажное положение

Вертикально (монтажная рейка горизонтальная)

Наименование

Воздушный путь и путь утечки между цепями

Наименование, вход

Вход управляющего сигнала, справа / слева

Наименование, выход

Выход перемен. тока

Наименование защиты

RC-звено

Наименование, подключение

Цепь управления

Номинальное напряжение цепи управления UC

24 В DC

Номинальный ток цепи управления IC

7, 5 мА

Ограничение износа

ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок

Остаточное напряжение

тип. 1, 5 В

Расчетное импульсное напряжение Ue

500 В AC

Реверсивная частота, максимальная

10 Гц

Режим работы

100 % ED

Резьба винтов

Сечение гибкого провода

0, 2 мм² ... 4 мм²

Сечение жесткого провода

0, 2 мм² ... 6 мм²

Сечение проводника AWG

24 ... 10

Стандарты / нормативные документы

EN 50178

Степень защиты

IP20

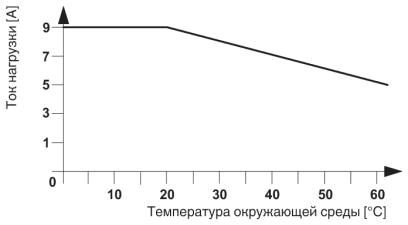

Температура окружающей среды (при эксплуатации)

-20 °C ... 60 °C

Температура окружающей среды (хранение/транспорт)

-20 °C ... 70 °C

Тип подключения

Винтовые зажимы

Ток покоя

40 мА

Ток утечки

тип. 7 мА

Указания по монтажу

устанавливаются в ряд с промежутком > 20 мм

Частота коммутации

0, 5)

Частота реверсирования

≤ 10 Гц (при сos φ = 0, 5)

Ширина

62 мм
