ELR W3- 24DC/500AC- 2
Артикул:
2297293
357 733 ₸
Цена может уточняться у менеджера
в наличие
Срок доставки: 1 - 7 дней
Описание

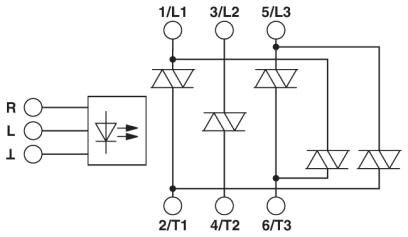

Трехфазный полупроводниковый реверсивный контактор со входом 24 В DC, выходной ток 2 А, нулевой выключатель, опционально с устройством тепловой защиты
Характеристики
China RoHS
Период времени для применения по назначению (EFUP): 50 лет
ECl@ss 4.0
27371100
ECl@ss 4.1
27371100
ECl@ss 5.0
27371000
ECl@ss 5.1
27371000
ECl@ss 6.0
27371000
ECl@ss 7.0
27371014
ECl@ss 8.0
27371014
ECl@ss 9.0
27371014
ETIM 4.0
EC002055
ETIM 5.0
EC002055
ETIM 6.0
EC002055
ETIM 7.0
EC002055
REACh SVHC
Lead 7439-92-1
SCCR
5 кA (20 A RK5 (standard fault) fuse)
UNSPSC 11
39121514
UNSPSC 12.01
39121514
UNSPSC 13.2
39121529
UNSPSC 18.0
39122333
UNSPSC 19.0
39122333
UNSPSC 20.0
39122333
UNSPSC 21.0
39122333
UNSPSC 6.01
30211915
UNSPSC 7.0901
39121514
Высота
99 мм
Глубина
114, 5 мм
Диапазон напряжений относительно UC
0, 8 ... 1, 25
Диапазон напряжения срабатывания
19, 2 В DC ... 30 В DC
Диапазон рабочих напряжений
48 В AC ... 575 В AC

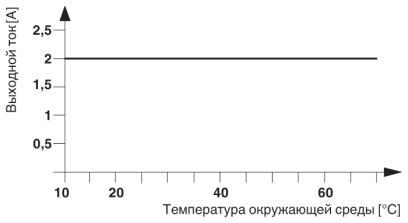

Диапазон токовой нагрузки
100 мА ... 2 A (см. Изменение хар-к)
Длина снятия изоляции
8 мм
Защитная схема
Защита от переполюсовки Cтабилитроны
Импульсный ток
200 A (t = 10 мс)
Индикатор состояния
LED желт.
Индикация ошибок
СИД красн.
Испытательное напряжение, вход / выход
5 кВeff
Момент затяжки
0, 5 Нм ... 0, 6 Нм
Монтажное положение
Вертикально (монтажная рейка горизонтальная)
Наименование
Стандарты / нормативные документы
Наименование, вход
Вход управляющего сигнала, справа / слева
Наименование, выход
Выход перемен. тока
Наименование защиты
Цепь RCV
Наименование, подключение
Цепь управления
Номинальное напряжение цепи управления UC
24 В DC
Номинальный ток цепи управления IC
12, 7 мА
Порог срабатывания
9, 6 В (Сигнал «0»)
Расчетное импульсное напряжение Ue
500 В AC
Расчетный рабочий ток при AC-51
2 A
Расчетный рабочий ток при AC-53a
2 A
Режим работы
100 % ED
Резьба винтов
M3
Сертификат
NMFT.E323771
Сечение гибкого провода
0, 2 мм² ... 2, 5 мм²
Сечение жесткого провода
0, 2 мм² ... 2, 5 мм²
Сечение проводника AWG
24 ... 14
Стандарты / нормативные документы
DIN EN 50178
Степень защиты
IP20
Температура окружающей среды (при эксплуатации)
-25 °C ... 70 °C
Температура окружающей среды (хранение/транспорт)
-25 °C ... 70 °C
Тип подключения
Винтовые зажимы
Ток утечки
6 мА
Указания по монтажу
Устанавливаются в ряд с промежутком = 20 мм
Частота коммутации
макс. 5 Гц
Частота реверсирования
≤ 10 Гц
Ширина
40 мм
