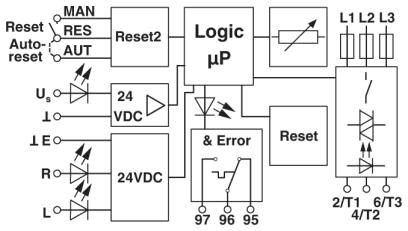

ELR H51-IESSC-24DC500AC-2
Артикул:
2902744
260 955 ₸
Цена может уточняться у менеджера
в наличие
Срок доставки: 1 - 7 дней
Описание
Предохранитель, количество: 10 штук, тип предохранителей: Плавкий предохранитель (CC), номинальный ток: 16 A, характеристика срабатывания: супербыстрый (gR)
Характеристики
China RoHS
Период времени для применения по назначению (EFUP): 50 лет
FLA
2, 4 A (500 В AC)
REACh SVHC
Lead 7439-92-1
SCCR
100 кA (500 В AC (предохранитель 30 A класс CC / 30 A класс J (High-Fault)))
Вид пускателя
Реверсивный пускатель
Время охлаждения
20 мин. (для автоматического сброса)
Высота
160 мм
Глубина
114, 5 мм
Групповая установка
20 A (class RK5, SCCR 5kA, #24 - 14 AWG max. solid and stranded)
Диапазон напряжения питания цепи управления
19, 2 В DC ... 30 В DC
Диапазон напряжения срабатывания
19, 2 В DC ... 30 В DC
Диапазон рабочих напряжений
42 В AC ... 550 В AC
Диапазон токовой нагрузки
180 мА ... 2, 4 A (см. Изменение хар-к)
Длина снятия изоляции
8 мм
Дополнительный текст
Безопасное отключение
Изоляция
Безопасное разделение (МЭК 60947-1) при рабочем напряжении ≤ 300 В AC
Индикатор состояния
LED желт.
Индикация ошибок
СИД красн.
Индикация рабочего напряжения
LED зел.
Исполнение контакта
1 переключающий контакт
Категория перенапряжения
III
Код категории
NLDX / NRNT
Коммутационная способность согласно МЭК 60947-5-1
3 A (230 В, AC15)
Макс. рабочая высота
≤ 2000 м
Маркировка
II (2) G [Ex e] [Ex d] [Ex px]
Момент затяжки
0, 5 Нм ... 0, 6 Нм
Монтажное положение
Вертикальное (горизонтальная монтажная рейка, отвод двигателя снизу)
Наименование
Изоляционные характеристики между управляющим входным и питающим напряжением, цепью вспомогательного тока и силовой электрической цепью
Наименование, вход
Вход управляющего сигнала, справа / слева
Наименование, выход
Выход перемен. тока
Наименование защиты
Защита от перенапр.
Наименование, подключение
Цепь управления
Номинальное напряжение цепи управления UC
24 В DC
Номинальный ток питания цепи управления IS
40 мА
Номинальный ток цепи управления IC
5 мА
Порог срабатывания
9, 6 В (Сигнал «0»)
Рассеиваемая мощность, макс.
5, 5 Вт
Рассеиваемая мощность, мин.
0, 88 Вт
Расчетное импульсное напряжение
6 кВ
Расчетное импульсное напряжение Ue
500 В AC
Расчетное напряжение изоляции
500 В
Расчетное напряжение питания цепи управления US
24 В DC
Режим работы
100 % ED
Резьба винтов
M3
Сертификат
PTB 07 ATEX 3145
Сечение гибкого провода
0, 2 мм² ... 2, 5 мм²
Сечение жесткого провода
0, 2 мм² ... 2, 5 мм²
Сечение проводника AWG
24 ... 14
Стандарты / нормативные документы
МЭК 60947-1
Степень загрязнения
2
Степень защиты
IP20
Температура окружающей среды (при эксплуатации)
-25 °C ... 70 °C (Cоблюдайте кривые)
Температура окружающей среды (хранение/транспорт)
-40 °C ... 80 °C
Тип монтажа
Монтаж на токоведущей шине
Тип подключения
Винтовые зажимы
Ток утечки
0 мА
Указание
Сигнал обратной связи: Сухой переключающий контакт, сигнальный контакт
Указания по монтажу
установка в ряд, расстояние см. на графике изменения характеристик
Характеристика срабатывания согласно МЭК 60947-4-2
Класс 10A
Частота коммутации
≤ 2 Гц (зависимый от нагрузки)
Частота сети
50/60 Гц
Ширина
22, 5 мм
