ELR H5-IES-SC/500AC-06-IFS

Name: ELR H5-IES-SC/500AC-06-IFS
Brand: Phoenix Contact
SKU: 2905151
Price: 256507 KZT
Availability: InStock

Артикул: 2905151

256 507 ₸

Цена может уточняться у менеджера

в наличие

Срок доставки: 1 - 7 дней

Описание

Подключаемый к сети гибридный пускатель для реверсирования 3-фазн. двигателей до 500 В AC, выход. ток 0,6 А, настр. схема отключения при перегрузке, функция авар. останова до SIL 3 / PL e и винтовые зажимы, соединитель для монтажной рейки прилагается.

Характеристики

China RoHS

Период времени для применения по назначению (EFUP): 50 лет

ECl@ss 4.0

27021100

ECl@ss 4.1

27021100

ECl@ss 5.0

27024000

ECl@ss 5.1

27024000

ECl@ss 6.0

27024000

ECl@ss 7.0

27024002

ECl@ss 8.0

27024002

ECl@ss 9.0

27370905

ETIM 2.0

EC001037

ETIM 3.0

EC001037

ETIM 4.0

EC001037

ETIM 5.0

EC001037

ETIM 6.0

EC001037

ETIM 7.0

EC001037

FLA

0, 6 A (480 В AC)

REACh SVHC

Lead 7439-92-1

SCCR

100 кA (480 В AC (предохранитель 30 A класс CC / 30 A класс J (High-Fault)))

UNSPSC 13.2

25173902

UNSPSC 18.0

25173902

UNSPSC 19.0

25173902

UNSPSC 20.0

25173902

UNSPSC 21.0

25173902

Вид пускателя

Реверсивный пускатель

Время охлаждения

20 мин. (для автоматического сброса)

Высота

107 мм

Глубина

114 мм

Групповая установка

20 A (class RK5, SCCR 5kA (480 V AC), #24 - 14 AWG max. solid and stranded)

Диапазон напряжения питания цепи управления

19, 2 В DC ... 30 В DC

Диапазон напряжения срабатывания

19, 2 В DC ... 30 В DC

Диапазон рабочих напряжений

42 В AC ... 550 В AC

Диапазон токовой нагрузки

75 мА ... 600 мА (см. Изменение хар-к)

Длина снятия изоляции

8 мм

Дополнительный текст

Безопасное отключение

Изоляция

Безопасное разделение (МЭК 60947-1)

Индикатор состояния

LED желт.

Индикация ошибок

СИД красн.

Индикация рабочего напряжения

LED зел.

Категория перенапряжения

III

Код категории

NLDX / NRNT

Макс. рабочая высота

≤ 2000 м

Маркировка

 II (2) G [Ex eb] [Ex db] [Ex pxb]

Момент затяжки

0, 5 Нм ... 0, 6 Нм

Монтажное положение

Вертикальное (горизонтальная монтажная рейка, отвод двигателя снизу)

Наименование

Изоляционные характеристики между управляющим входным и питающим напряжением, цепью вспомогательного тока и силовой электрической цепью

Наименование, вход

Разрешающий вход

Наименование, выход

Выход перемен. тока

Наименование защиты

Защита от перенапр.

Наименование, подключение

Цепь управления

Номинальное напряжение цепи управления UC

24 В DC

Номинальный ток питания цепи управления IS

60 мА

Номинальный ток цепи управления IC

7 мА

Порог срабатывания

9, 6 В (Сигнал «0»)

Рассеиваемая мощность, макс.

2, 5 Вт

Рассеиваемая мощность, мин.

0, 88 Вт

Расчетное импульсное напряжение

6 кВ

Расчетное импульсное напряжение Ue

500 В AC

Расчетное напряжение изоляции

550 В

Расчетное напряжение питания цепи управления US

24 В DC

Расчетный рабочий ток Ie

0, 6 A (AC-51)

Режим работы

100 % ED

Резьба винтов

Сертификат

PTB 15 ATEX 3000

Сечение гибкого провода

0, 2 мм² ... 2, 5 мм²

Сечение жесткого провода

0, 2 мм² ... 2, 5 мм²

Сечение проводника AWG

24 ... 14

Стандарты / нормативные документы

МЭК 60947-1

Степень загрязнения

Степень защиты

IP20

Температура окружающей среды (при эксплуатации)

-5 °C ... 60 °C (Cоблюдайте кривые)

Температура окружающей среды (хранение/транспорт)

-40 °C ... 80 °C

Тип монтажа

Установка на монтажной рейке

Тип подключения

Винтовые зажимы

Ток утечки

0 мА

Указание

Разрешающий вход совместим с сигналами с гашением (полупроводниковые выходные сигналы с тестовым импульсом длительностью макс. 3 мс), допускаются импульсы с яркостной модуляцией макс. 4 мс без оказания негативного влияния на функцию безопасности.

Указания по монтажу

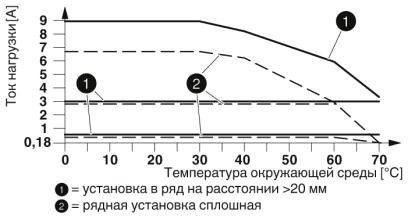

установка в ряд, расстояние см. на графике изменения характеристик

Характеристика срабатывания согласно МЭК 60947-4-2

Class 10

Частота коммутации

≤ 2 Гц (зависимый от нагрузки)

Частота сети

50/60 Гц

Ширина

22, 5 мм
