ELR H3-I-PT- 24DC/500AC-9
Артикул:
2903924
158 800 ₸
Цена может уточняться у менеджера
в наличие
Срок доставки: 1 - 7 дней
Описание
Гибридный пускатель для 3-фазных двигателей до 500 В перем. тока и выходного тока 9 А, с напряжением возбуждения 24 В пост. тока, настраиваемой схемой отключения при перегрузке и разъемом push-in.
Характеристики
China RoHS
Период времени для применения по назначению (EFUP): 50 лет
ECl@ss 4.0
27021100
ECl@ss 4.1
27021100
ECl@ss 5.0
27024000
ECl@ss 5.1
27024000
ECl@ss 6.0
27024000
ECl@ss 7.0
27024002
ECl@ss 8.0
27024002
ECl@ss 9.0
27370905
ETIM 2.0
EC001037
ETIM 3.0
EC001037
ETIM 4.0
EC001037
ETIM 5.0
EC001037
ETIM 6.0
EC001037
ETIM 7.0
EC001037
FLA
6, 5 A (500 В AC)
REACh SVHC
Lead 7439-92-1
SCCR
100 кA (500 В AC (предохранитель 30 A класс CC / 30 A класс J (High-Fault)))
UNSPSC 11
39121514
UNSPSC 12.01
39121514
UNSPSC 13.2
25173902
UNSPSC 18.0
25173902
UNSPSC 19.0
25173902
UNSPSC 20.0
25173902
UNSPSC 21.0
25173902
UNSPSC 6.01
30211915
UNSPSC 7.0901
39121514
Вид пускателя
Устройство прямого пуска
Время охлаждения
20 мин. (для автоматического сброса)
Время срабатывания
2 c
Высота
107, 5 мм
Глубина
114 мм
Групповая установка
20 A (class RK5, SCCR 5kA, #24 - 14 AWG max. solid and stranded)
Диапазон напряжения питания цепи управления
19, 2 В DC ... 30 В DC
Диапазон напряжения срабатывания
19, 2 В DC ... 30 В DC
Диапазон рабочих напряжений
42 В AC ... 550 В AC
Диапазон токовой нагрузки
1, 5 A ... 9 A (см. Изменение хар-к)
Длина снятия изоляции
10 мм
Изоляция
Безопасное разделение (МЭК 60947-1) при рабочем напряжении ≤ 300 В AC (например, 230/400 В AC, 277/480 В AC)
Индикатор состояния
LED желт.
Индикация ошибок
СИД красн.
Индикация рабочего напряжения
LED зел.
Исполнение контакта
1 переключающий контакт
Категория перенапряжения
III
Код категории
NLDX / NRNT
Коммутационная способность согласно МЭК 60947-5-1
3 A (230 В, AC15)
Макс. рабочая высота
≤ 2000 м
Монтажное положение
Вертикальное (горизонтальная монтажная рейка, отвод двигателя снизу)
Наименование
Изоляционные характеристики между управляющим входным и питающим напряжением, цепью вспомогательного тока и силовой электрической цепью
Наименование, вход
Вход управляющего сигнала
Наименование, выход
Выход перемен. тока
Наименование защиты
Защита от перенапр.
Наименование, подключение
Цепь управления
Номинальное напряжение цепи управления UC
24 В DC
Номинальный ток питания цепи управления IS
40 мА
Номинальный ток цепи управления IC
5 мА (Тип входа 1)
Порог срабатывания
9, 6 В (Сигнал «0»)
Рассеиваемая мощность, макс.
14, 6 Вт
Рассеиваемая мощность, мин.
1, 1 Вт
Расчетное импульсное напряжение
6 кВ
Расчетное импульсное напряжение Ue
500 В AC
Расчетное напряжение изоляции
500 В
Расчетное напряжение питания цепи управления US
24 В DC
Расчетный рабочий ток Ie
9 A (AC-51)
Режим работы
100 % ED
Сертификат
NLDX.E228652
Сечение гибкого провода
0, 2 мм² ... 2, 5 мм²
Сечение жесткого провода
0, 2 мм² ... 2, 5 мм²
Сечение проводника AWG
24 ... 14
Стандарты / нормативные документы
МЭК 60947-1
Степень загрязнения
2
Степень защиты
IP20
Температура окружающей среды (при эксплуатации)
-25 °C ... 70 °C (Cоблюдайте кривые)
Температура окружающей среды (хранение/транспорт)
-40 °C ... 80 °C
Тип монтажа
Установка на монтажной рейке
Тип подключения
Зажимы Push-in
Ток утечки
0 мА
Указание
Сигнал обратной связи: Сухой переключающий контакт, сигнальный контакт
Указания по монтажу

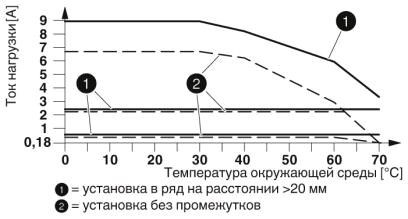

установка в ряд, расстояние см. на графике изменения характеристик
Характеристика срабатывания согласно МЭК 60947-4-2
Класс 10A
Частота коммутации
≤ 2 Гц (зависимый от нагрузки)
Частота сети
50/60 Гц
Ширина
22, 5 мм
