Аналоговый калибровочный терминал AMT Linear Position Sensor серии KT

Аналоговый калибровочный терминал AMT Linear Position Sensor серии KT






Особенности:




Положение начальной и конечной точки измерения можно установить в режиме онлайн
Сброс к заводским настройкам нажатием одной кнопки
Простота в использовании и интуитивно понятное управление

Компактный размер, удобный для переноски




Технические параметры:






Ручной калибровочный терминал может устанавливать положение начальной и конечной точки измерения в режиме онлайн. Встроенный источник питания может питать терминал и датчик одновременно, устраняя неудобства, связанные с необходимостью носить с собой ноутбук, источник питания постоянного тока, специальное программное обеспечение и другое оборудование.


Терминал подходит для клиентов, у которых есть индивидуальные требования к положению начальной и конечной точки измерения.








Параметры измерения






Конструкция и материалы









Диапазон калибровки







4-20 мА, 0-10 В, 0-5 В (Эквивалентный аналоговый выходной сигнал)

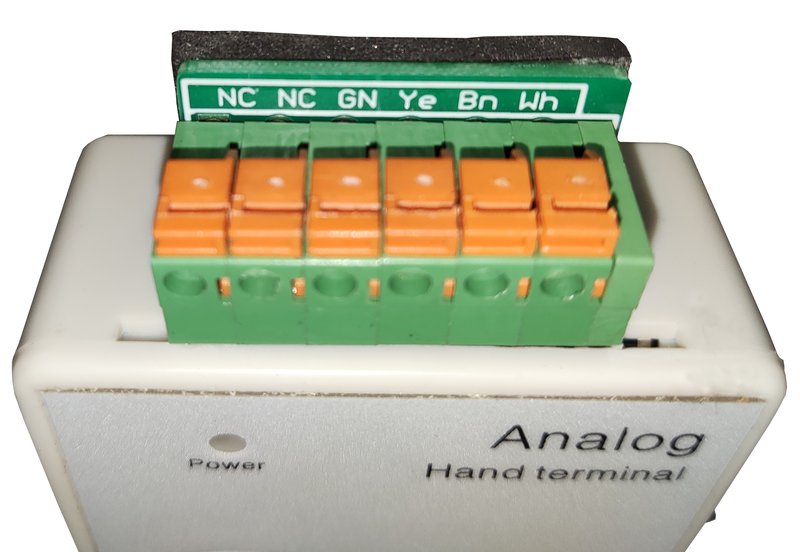

Подключение







6-контактная подпружиненная клеммная колодка

















Корпус







ABS








Электрические характеристики






Условия эксплуатации









Способ подключения







Клемма прямого подключения пружинного типа







Температура окружающей среды







-20 °С - +60 °С









Источник питания







Встроенный источник питания







Температура/точка росы







Влажность 70%, без конденсата









Входное напряжение







12 В DC







Класс защиты







IP65









Выходное напряжение







24 В DC

















Рабочий ток







<50 мА (зависит от диапазона)









Световой индикатор







Зеленый светодиодный индикатор

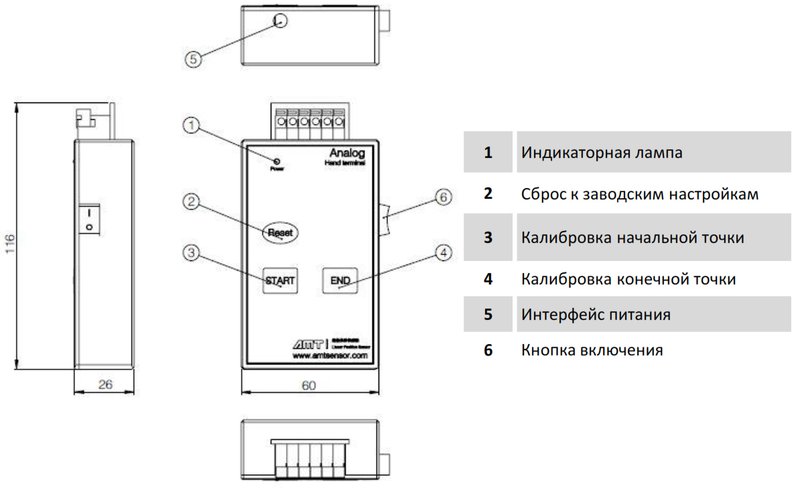

Размеры:

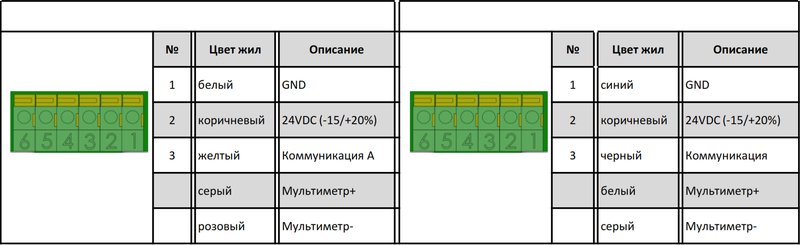

Электрическое соединение:







Пример подключения:











Описание набора






Состав комплекта









Модель терминала







Описание







Наименование оборудования







Количество









КТА







Аналоговый ручной калибровочный терминал серии К







Портативный терминал







1









Адаптер питания 12 В







1

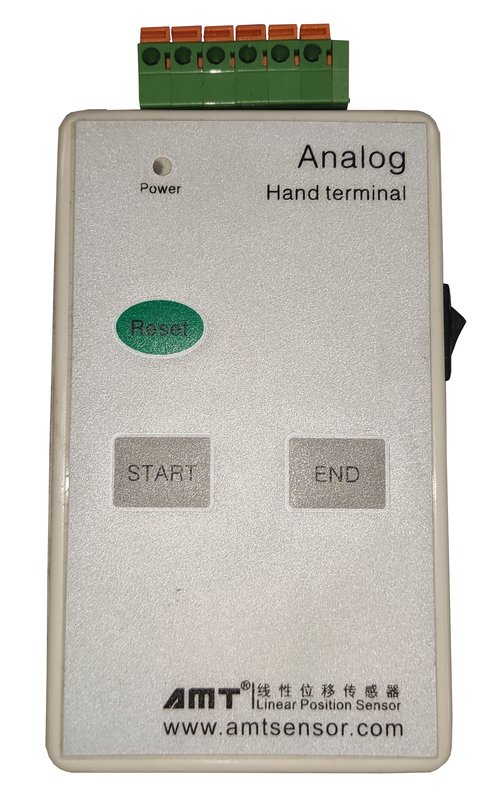

Описание работы:








1






POWER







Подключите кабель датчика к клемме. Включите источник питания. Загорится индикатор Power









2






START







Переместите магнитный маркер в стартовую точку. Нажмите кнопку START. Индикатор питания мигнет три раза. Это означает, что начальная позиция установлена.









3






END







Переместите магнитный маркер в конечную точку. Нажмите кнопку END. Индикатор питания мигнет три раза. Это означает, что конечная позиция установлена.









4






RESET







Независимо от положения магнитного маркера нажмите кнопку RESET. Индикатор питания мигнет три раза. Это означает, что позиции магнитного маркера сброшены к заводским значениям.








Примечание:







Стартовая позиция магнитного маркера находится ближе к электронному блоку, конечная позиция находится дальше от электронного блока.






Купить аналоговый калибровочный терминал AMT Linear Position Sensor серии KT Вы можете в нашей компании. Возможны изменения в маркировке. По всем вопросам обращайтесь по телефонам или e-mail.
